名稱

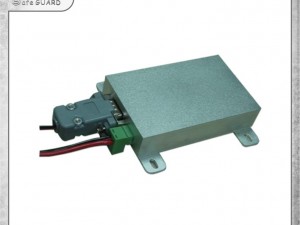

5W雙工無線數據傳輸模塊

型號：

SG-303

產品特點：

1）射頻輸出功率5W，高接收靈敏度-120dbm(1200bps)；-117dbm(2400bps)；
2）多個工作頻段，滿足用戶多方面需求：220 - 240MHz， 450 - 470MHz（可選）；

3）傳輸距離遠：大吸盤天線，開闊地，12km；
4）全雙工模式，可靠性高，傳輸速度快，體積小重量輕。

詳細介紹:

一、SG-303概述

SG-303無線數傳電臺，是一種遠距離無線數據傳輸產品，它體積小，金屬外殼，屏蔽性能好，抗干擾性強，內部采用集成功放，TCXO等高可靠性器件，內置看門狗，產品的穩定性及可靠性極高。半雙功的通訊方式，能方便為用戶提供雙向的數據信號傳輸、檢測和控制。收發時間小于50mS，適時性強。適合用于無線數據采集、工業控制、油田測控、水紋監測等重要領域。

二、功能特點

1．功率及靈敏度

射頻輸出功率大于5W，高接收靈敏度-120dbm(1200bps)；-117dbm(2400bps)。

2. 多個工作頻段，滿足用戶多方面需求

載頻頻率220 - 240MHz， 450 - 470MHz。

3．傳輸距離遠

12Km (BER=10-5@1200bps，大吸盤天線，開闊地)；

4．高速無線通訊和大的數據緩沖區。

空中速率大于或等于串口速率時可連續傳輸無限大的數據，空中速率小于或等于串口速率時，緩沖區暫存后轉輸。

5．數據啟動發送，透明傳輸，方便用戶使用。

電臺收到需要發送的數據后，自動啟動發射，無需用戶進行收發控制。

6．低功耗

接收電流<60mA，發射電流<1.5A，休眠時電流<1mA。

7．高可靠性，體積小、重量輕。

鋁合金屏蔽外殼，小體積：85mm×58mm×16mm (不包括天線接頭 )。

三、SG-303使用方法

1、 接口示意圖

2、SG-303信號接口定義：

SG-303提供TTL、RS232、RS485接口方式之一，用戶選購時需根據自己的需要指定接口方式。

3、SG-303參數配置

參數配置：

SG-303常用參數主要有：串口波特率與校驗，信道與頻率。這些參數均可通過我公司設置軟件進行設置。用戶在使用過程中也可根據我公司協議動態更改這些參數。空中速率大于串口速率時，一幀可傳無限大數據，空中速率小于或等于串口速率時，一幀最多可傳255字節。空中速率越高時傳輸距離會越近。

兩臺SG-303在使用時必需將參數配置如下（我公司出廠時一般會根據用戶需求配好參數）：

1．兩電臺信道（即頻率）一致；

2．兩電臺空中波特率一致；

3．兩模塊串口波特率及校驗與所接設備或電腦一致。

軟件簡單操作（詳見《軟件操作說明》）：

1．  進入模塊設置軟件后，打開連接模塊的串口；

2．  單擊“文件中的讀電臺”，檢測成功后，單擊“讀參數”，即可讀出模塊本來的參數，選擇相應的參數，單擊“設置”即可設置成功。

四、SG-303技術指標

總體技術指標

        頻率范圍：230MHZ/400MHZ/420MHz/450MHz

        頻率穩定度：±2.5ppm

        工作模式：全雙工

        信道間隔：25KHz

        串 口速 率： 1200/2400/4800/9600/19200   用戶可設

        信 道速 率： 1200/2400   用戶可設

        收發轉換時間： <50ms

        接收靈敏度：-117dbm(2400bps)

        工 作 溫 度： -40℃~+80℃(工業級)；

        工 作 濕 度： 10%～90%相對濕度,無冷凝

        接口數據格式： 8E1/8N1/8O1 (也可提供其它格式，如9位數據位)

        電源電壓： DC 12V（也可根據用戶要求定制）

        傳輸距離： 12km 以上(配吸盤天線，空曠地，天線高度1.5m)；

        外 形 尺 寸： 85mm×58mm×16mm (不包括天線接頭 )。

接收機主要技術指標

        接收靈敏度：≤0.25μV（12dB信納比）

        鄰道選擇性：≥70dB

        互調抑制：≥65dB

        雜散及鏡像抑制：≥70dB

        音頻輸出功率：0.5W（8Ω，10％失真）

        接收失真：≤3％

        接收電流：≤ 50mA

發射機主要技術指標

        發射輸出功率： 5W

        發 射 電 流： <1.5A

        休 眠 電 流： <1mA

        雜散響應抑制： ≥70dB

        調制頻偏： ≤5KHz

        調制失真： ≤3％

        調制靈敏度： 5mV

        發射電流： ≤300mA

1、天線及接口線附圖：

2、標準配置：

1、  SG-303數傳電臺一只。

2、  RS-232數據線一條。

3、  吸盤天線一只

4、可選配件：

1） RS-232接口編程連接線。（方便用戶通過電腦的232接口對模塊參數進行設置）

2） USB接口編程聯接線。（方便用戶通過電腦的USB接口對模塊參數進行設置）

3） 數據傳輸測試設備。（方便用戶在選型或實際使用中對模塊進行測試）

4） 可選天線。（用戶可跟據自己的實際使用情況，選擇適合自己的天線，使通訊效果達到最佳）

注意：

1、為達到最好的通訊效果，請盡量使用紋波系數較小的電源，電源的最大電流應該大于模塊最大電流的1.5倍。

2、TTL、RS-485、RS-232三種接口只能選其一。

3、傳輸數率分為：接口數率：用戶可通過KYLPRO.exe PC軟件更改;

空中數率：空中數率需要用戶在定貨時說明。

換修貨事項：客戶自收到本公司發來的產品之日起，一周之內出現任何質量問題本公司包換；一年內包修。
換貨條件：外觀完好無損，產品封條完好,配套件齊全，能再次銷售。
維修事項：產品外觀損傷、高電壓燒壞、受潮、封條破裂、浸水……不屬保修范圍
（注：換、修貨物往返郵寄、運輸費、購貨付款/補款銀行手續費由購貨方付）
注意：室外防水型發射機和接收機使用時一定要先接上天線再通電！嚴禁利用本產品從事違法活動！
