本圖傳系統是一個功能完整，攜帶方便的信號發射與接收系統，它能夠將運動相機/攝像頭的視頻輸出以DVB T調制方式發送，再用低延遲接收機進行接收。該圖傳系統覆蓋范圍廣，支持高速移動視頻傳輸，參數可靈活配置。

1. 主要功能特點

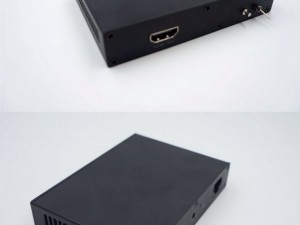

發射機：

?支持1路1080p@60fps HDMI輸入, 可擴展1路CVBS輸入。

?信號頻率、帶寬、以及星座圖等參數可配置。

?發射功率可調，最大15W輸出。默認1W。

?頻點可按鍵切換。

接收機：

?采用Diversity Reception雙天線接收，支持高速移動圖傳。

?接收機靈敏度-98dBm@QPSK。

?超低解碼播放延遲（＜200ms）。

?傳輸距離5-50Km。

?自動鎖定頻點。

?支持VLC網絡播放。可擴展USB實現一鍵錄制碼流。

2. 使用方法

發射機和接收機使用12V電源，電源輸入通過穿心電容連接到內部電源管理電路，以保證圖像不受電源質量的干擾影響。

天線為定制的高增益全向天線，柔韌性好。

發射機的4個內置頻點是：548MHz, 554MHz(默認頻點), 560MHz, 566MHz, 帶寬為6M。接收機上電后自動搜索頻點。（可以根據客戶要求定制）

(a) 將相機的HDMI輸出接入發射機，發射機上電后554MHz指示燈亮起。接收機上電后會搜索這個頻點并解碼, 通過HDMI或者網絡輸出音視頻信號。

(b) 發射機的按鍵可切換4個頻點，當發射頻點被切換后，按接收機的按鍵可自動尋找并鎖定頻點, 雙色燈亮綠色。

(c) 網絡播放時，要將電腦的IP段設置為與接收機靜態IP(192.168.0.100)相同網段。用VLC播放時，要設置好合適的緩沖參數，以兼顧圖像穩定性和傳輸延遲。


3. 軟件支持

?通過網口配置IP地址

?通過網口更新固件
