1.3 產品特征 產品咨詢：15510751660苗先生
l 采用UBX-G70200雙頻單模模芯片
l 內置了軍工級的地磁傳感器（可根據客戶要求選配）
l 內置FLASH（可根據客戶要求選配）
l 超高的跟蹤靈敏度-168 dBm
l 超低的功耗: Max 55mA@3.3V
l 內置高增益低噪聲放大器
l 內置小型法拉電容，方便客戶使用熱啟動功能
l 最高可支持56個搜星通道和22個跟蹤通道
l 超快的TTFF定位時間，最高可支持60000個同步搜索窗口
l 平均冷啟動時間<29秒(開闊地)
l 支持標準的NMEA-0183協議和UBLOX的二進制私有協議
l 陶瓷天線尺寸:25(w)mmX25(d)mmX4(h)mm（天線尺寸可選）
l 符合RoHS標準 (無鉛)
1.4 產品應用
l 無人機飛行控制
l 運動DV,戶外運動類GPS產品
l 手持GPS接收機應用
l 地理測繪，測量
l 船舶導航，車隊管理
l 車載設備中的應用
l 高精度授時的應用
l PDA,PC等消費電子的定位應用

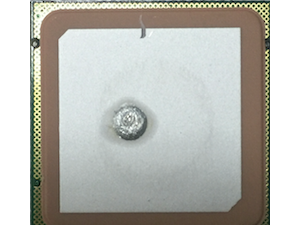

1.5 產品照片
2. 技術參數
2.1 一般特性
2.1.1 一般
|
接收頻率 |
GPS L1 BD2 B1 GLONASS L1 |
|
捕獲通道 |
56個 |
|
跟蹤通道 |
22個 |
2.1.2 精確性
|
定位精度 |
2.5m 圓概率誤差 |
|
速率精度 |
0.1 米/秒 |
2.1.3 參考坐標系
|
WGS-84 |
默認 WGS84 |
2.1.4 首次定位時間 （TTFF）
|
熱啟動 |
<1秒, 平均 |
|
溫啟動 |
<28秒, 平均 |
|
冷啟動 |
<29秒, 平均 |
2.1.5 靈敏度
|
跟蹤靈敏度 |
-168dBm, 典型的 |
|
捕獲靈敏度 |
-148dBm, 典型的（冷啟動時） |
2.1.6動態條件下
|
高度 |
18000m(Max) |
|
速率 |
515m/s(Max) |
|
加速度 |
4g |
|
急動度 |
1g/s |
2.2 電性特性
2.2.1 直流電源
|
工作電壓 |
3.3V-5V 直流電壓 |
|
工作電流 |
小于55mA （3.3V標準電壓時） |
2.2.2 數據串口
|
電氣接口 |
TTL串行通信 |
|
波特率 |
9600（默認） |
|
數據更新頻率 |
1赫茲（默認） |
|
協議信息 |
NMEA-0183協議3.01版本 |
2.2.3 天線規格
|
類型 |
高增益陶瓷天線 |
|
中心頻率 |
1575.42 +/-1.032兆赫茲 |
|
極化 |
RHCP |
|
阻抗 |
50 歐姆 |
|
尺寸 |
25mm*25mm*4mm(默認) |
2.2.4 地磁規格
|
檢測范圍 |
-20 -- +20高斯 |
|
檢測靈敏度 |
0.002高斯 |
|
采樣率 |
200采樣率/秒 |
2.2.5 法拉電容規格
|
額定電壓 |
3.3V |
|
放電容量 |
0.027mAh(3.3V to 2.2V) |
|
靜電容量 |
0.08法拉(3.3V to 0V) |
2.3 環境特性
|
Operating 范圍 |
-40°C ~ +85°C |
|
Storage 范圍 |
-40°C ~ +150°C |
|
Relative Humidity |
5% ~ 80% |
2.4 物理特性
|
長度 |
28.3mm |
|
寬度 |
28.3mm |
|
高度 |
8.6 mm |
2.5絕對最大額定值
|
參數 |
最小值 |
標準值 |
最大值 |
單位 |
|
電源供電電壓 |
-0.1 |
3.3 |
5 |
V |
3. 軟件接口
3.1 NMEA 0183 V3.01 協議
它輸出信號的電平是TTL：9600bps（默認），8位數據，1位停止位，無奇偶校驗。
它支持以下NMEA-0183信息：GGA，GLL，GSA，GSV，RMC和VTG。
NMEA輸出消息：模塊輸出信息如下表所示。
表1 NMEA-0183 輸出信息
|
NMEA字頭 |
描述 |
|
GGA |
全球定位系統固定數據 |
|
GLL |
地理位置—緯度/經度 |
|
GSA |
GNSS定位精度因子和主動衛星 |
|
GSV |
視角可見GNSS衛星信息 |
|
RMC |
推薦特定的最小GNSS數據 |
|
VTG |
相對地面速度和地面速度 |
?
