序號 |
設備名稱 |
數量 |
|
|
1 |

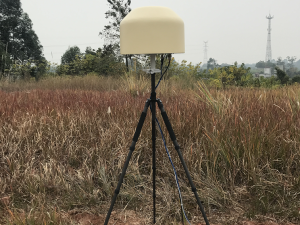

JW-J08預警定位設備 |
1 |
|
|
2 |
無人機預警定位系統軟件 |
1 |
|
|
3 |
系統附件 |
1 |
|
|
4 |
配件 |
折疊式三腳架 |
1 |
|
塑料手提箱 |
|
||
|
使用說明書 |
1 |
||
|
系統光盤（包括使用說明，系統軟件等） |
1 |
||
2. 系統原理
本系統采用8陣元天線陣, 覆蓋0.2GHz-6GHz頻率范圍，優異的幅相一致性，極低的天線互藕影響，可提供很好的測向準確度，在實際環境中抗干擾能力出色，即使在大量反射信號的環境下，系統依然能提供準確的示向度。
采用高性能接收機設備，掃描速度可達20GHz/s(RBW>10KHz)，動態范圍+10dBm --120dBm，為發現遠處微弱信號提供基礎數據保障，再結合優化的測向算法，實現快速發現無人機并進行鎖定定位，自動偵測無人機通信頻率變化，穩定跟蹤目標。
3. 功能特點
(1) 系統發現無人機有效距離遠近兼備，監測距離10米-5000米；
(2) 測向靈敏度≤10dBµV/m、測向精度≤3°(RMS)；
(3) 具有無人機跟蹤、操作者跟蹤能力，滿足多種應用環境；
(4) 系統自動化程度高，發現、測向、跟蹤全自動進行，直接給出鎖定目標；
(5) 可同時識別多個無人機入侵，以及無人機生產廠家和類型；
(6) 支持單機工作和組網工作模式，提供極佳的擴展性；
(7) 系統集成度高，一體化設計便于攜帶、架設方便，單人可攜帶操作
(8) 系統成本造價低，適合多點分布設置，提高有效監測范圍；
(9) 提供擴展接口，可方便實現與干擾反制設備進行聯動
4. 技術指標
(1) 監控頻率范圍：200MHz—6000MHz；
(2) 探測距離：≥5km（發射功率大于0.1W）；
(3) 跳頻截獲能力：3000hop/s；
(4) 跳頻測向時間：200μs;
(5) 測向精度：≤3°(RMS)；
(6) 測向靈敏度：≤10µV/m；
(7) 單站測距精度：≤10%R；
(8) 多站定位精度：≤5%R；
(9) 供電方式：220V AC交流電
(10) 功率：≤100W
(11) 結構尺寸 400mm * 300mm
(12) 重量 <= 10Kg
?
