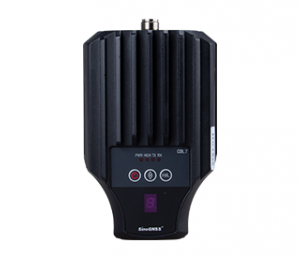

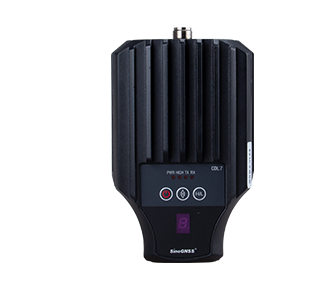

CDL7大功率數據鏈
CDL7大功率數據鏈是上海司南衛星導航技術股份有限公司為GNSS 差分數據傳輸設計的高性能產品，適用于RTK等野外實時數據 傳輸。采用先進的射頻通信技術和數字處理技術，嚴格按照工業 級產品工藝制造，保證在惡劣工作環境中擁有穩定可靠的數據傳 輸性能。在功能設計上，CDL7增加了諸多保護措施，如：防反接 電源保護功能、發射輸出開路短路保護功能、屏蔽設計等，可有 效保護產品，延長產品使用壽命。
CDL7擁有以下特點：
- LoRa協議
- 接收功耗低，0.6W
- 收發一體，半雙工
- 大功率發射,25W
- 高速率傳輸，18000bps
- 傳輸距離遠（25KM,25W）
應用領域：測量測繪、無人機、精準農業
參數詳情
|
通用部分技術規范 |
|
|
信道間隔 |
250KHZ |
|
工作模式 |
半雙工 |
|
頻率穩定度 |
1.5ppm |
|
調制方式 |
CSS |
|
空中波特率 |
5級可調(500/11000/12500/15500/18000bps) |
|
協議類型 |
LoRa |
|
電氣特性供電范圍 |
+10V-+14.5V DC |
|
接收電流 |
50mA |
|
發射電流 |
<6A |
|
通訊接口 |
RS232 |
|
天線接口 |
N型 |
|
體積 |
110x180X93mm |
|
重量 |
1300g |
|
工作溫度 |
-35°C?+65°C |
|
儲存溫度 |
-45°C~+85°C |
|
接收部分技術規范 |
|
|
接收靈敏度 |
-120dBm |
|
功耗 |
0.6W |
|
雜散及鏡像抑制 |
>70dB |
|
發射部分技術規范 |
|
|
輸出功率 |
5W/25W |
|
發射電流 |
<6A |
?
