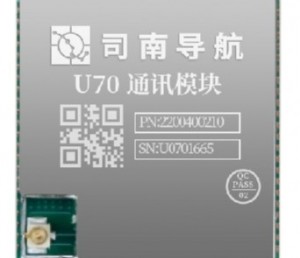

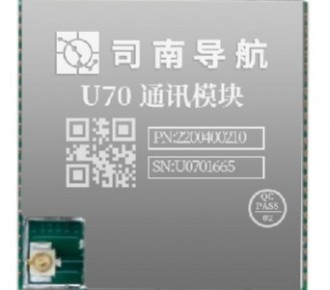

U70數傳模塊(Lora)
U70模塊是司南導航專為GNSS差分?jǐn)?shù)據傳輸設計的高性能數傳模塊，通道間隔250kHz,集接收和發射功能于一體，適用于RTK 實時數據傳輸; 采用LoRa協議，并具有輸出功率穩定、接受靈敏度高、低誤碼率等優點，確保惡劣環境下也能正常工作；小尺寸表貼式設計、功耗低、電磁兼容性好，便于用戶集成。主要應用于測量測繪、無人機和精準農業等領域。
產品優勢
- Lora協議
- 波特率可調
- 收發一體
- 低功耗長距離作業
- 表貼式設計
超長工作距離 遠距無憂
采用LoRa協議，可實現超長工作距離和較低功耗
接收僅0.2W
輸出功率 2W
傳輸距離可高達10km
穩定性強
惡劣環境應對自如
U70輸出功率穩定、接收靈敏度高、誤碼率低
在惡劣天氣、遮擋環境下也能正常工作
也能正常工作
通用部分技術規范
|
頻率范圍 |
410-470MHz |
|
信道間隔 |
12.5KHz |
|
工作模式 |
半雙工 |
|
頻率穩定度 |
1.5ppm |
|
空中波特率 |
5級可調（500/11000/12500/15500/18000bps） |
|
調制方式 |
CSS |
|
空中波特率） |
5級可調（500/11000/12500/15500/18000bps） |
|
協議類型 |
LoRa |
|
電氣特性供電范圍 |
+3.3V~+3.6V DC |
|
接收電流 |
50mA |
|
發射電流 |
＜2A |
|
通訊接口 |
2x22Pin, Pin pitch 1.27mm |
|
天線接口 |
IPEX-K |
|
體積 |
30×30×3mm |
|
重量 |
8g |
|
工作溫度 |
-35℃~+65℃ |
|
儲存溫度 |
-45℃~+85℃ |
接收部分技術規范
|
接收靈敏度 |
-120dBm |
|
功耗 |
0.2W |
|
雜散及鏡像抑制 |
>70dB |
發射部分技術規范
|
輸出功率 |
0.5W/1W/2W |
|
發射電流 |
<2A (發射功率2W) |
?
