一、 產品介紹 |
|

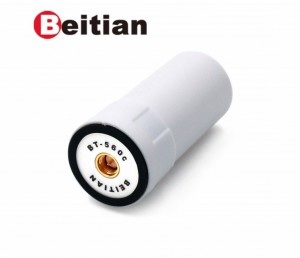

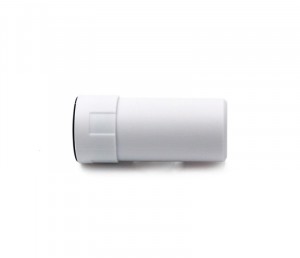

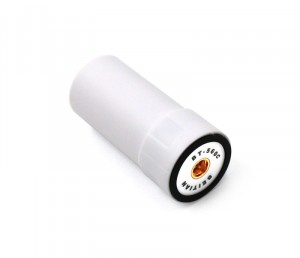

BT-560C是一款四星多頻螺旋天線,該天線具有體積小、定位精度高、重量輕等特點,可有效滿足用戶的使用需求。 |
|
二、 應用領域 |
|
可配合多種接收機使用,廣泛應用于無人機、手持終端設備及小型RTK設備等領域,也可根據應用條件選擇應用于軍事領域。 |
|
三、 主要技術參數 |
|
天線參數 Antenna Specifications |
|
頻率范圍 Frequency Range(MHz) |
GPS L1/L2 GLonASS L1/L2 BDS B1/B2/B3 GALILEO E1/E5b |
增益 Gain(dBi) |
<3 |
天線軸比 Antenna AR (dB) |
≤3 |
水平覆蓋角度Horizontal coverage angle |
360° |
輸出電壓駐波比 VSWR |
≤1.5 |
極化方式 Polarization |
右旋圓極化 Right-hand circular polarization |
端口阻抗 Port Impedance(Ω) |
50 |
相位中心誤差(mm) |
±2 |
電氣參數 Electrical Specifications |
|
LNA增益 Gain(dB) |
35±3 |
噪聲系數 Noise figure(dB) |
≤1.8 |
工作電壓 Operating voltage(V) |
3.3V-12.0V |
工作電流 Operating current(mA) |
≤50 |
輸出駐波比 output VSWR |
≤2 |
帶內平坦度(dB) |
±2 |
差分傳輸延遲(ns) |
≤5 |
結構特性 Structural Characteristics |
|
接頭型號 Connector type |
SMA-J |
天線尺寸 Antenna size(mm) |
Φ27.3*58.6 |
天線重量 Antenna weight(g) |
≤20 |
工作環境 Working Environment |
|
工作溫度 Operating temperature(℃) |
-40-+85 |
存儲溫度 Storage temperature(℃) |
-55-+85 |
防水等級 Waterproof grade |
IP67 |
Beitian北斗GPS天線差分GNSS天線BT-560C
- 商家:深圳市北天通訊有限公司[商鋪]
- 電話:13620917346 / 0755-22225474
- Q Q:
- 價格:面議
咨詢底價,或您可發布采購信息,讓更多供應商找到您>>
咨詢底價
點擊發布
產品詳情
- 品牌名稱:
- Beitian
- 重量:
- ≤20g
- 尺寸:
- Φ27.3*58.6mm
