一、 產品介紹

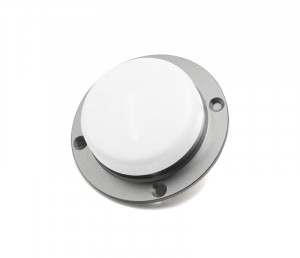

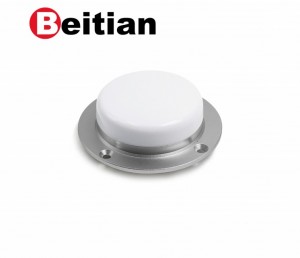

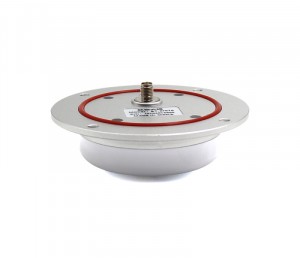

BT-3707A天線是一款四星多頻航空天線，是一款高增益、低風阻型的天線。具有體積小巧、外觀精美、高靈敏度、低功耗等特性，極大提高了對高速運動載體定位的精度和速度。可配合多種接收機使用，廣泛應用于導航調度、跟蹤監測、測控等領域。尤其適用于高速移動的系統和領域，如民用無人機、車載高精度應用等。

二、 應用領域

該天線可配合多種衛星導航接收機使用，滿足高動態環境下對運動載體定位和測速的要求， 廣泛應用于導航調度、跟蹤監測、測控以及軍事領域。

1、低噪放增益高，可與較長線纜配接；

2、外罩采用耐高溫的塑膠材料，并通過隔熱設計保護內部電路；

3、采用整體防水設計，防水等級達到IP67。

三、 主要技術參數

電氣參數

頻率范圍（MHz）

BDS B1/B2/B3 GPS L1/L2

GLONASS L1/L2

GALILEO E1/E5b

極化方式

右旋圓極化

增益（dBi）

<4.0

天線軸比（dB）

≤3.0（仰角 90°）

電壓駐波比 VSWR

≤2.0

水平面覆蓋角度

360°

端口阻抗

50Ω

LNA 指標

LNA 增益（dB）

35±2

帶內平坦度（dB）

±2

噪聲系數（dB）

≤2.0

天線輸出駐波 VSWR

≤2.0

工作電壓（V）

3.0V-18.0V

工作電流（mA）

≤45

結構特性

接頭型號

SMA-K（可根據客戶需求定制）

天線尺寸（mm）

90*90*27（不含接頭）

重量（g）

135

防水等級

IP67

工作環境

工作相對濕度

95％

工作溫度（℃）

-40 - +85

存儲溫度（℃）

-55 - +85
