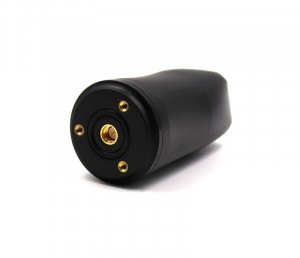

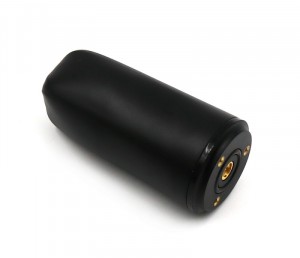

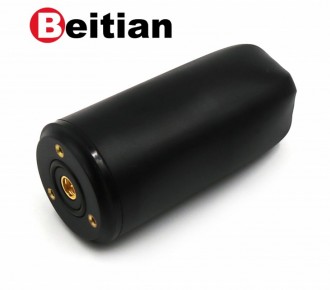

BT-603 GNSS天線，采用多臂螺旋和分立通道技術，支持北斗 B1 B2 B3、GALILLEO E1 E5b、GPS L1 L2和GLonASS 的G1 G2頻段衛星導航信號接收。內置低噪聲放大器，采用兩級濾波器，帶外抑制好，抗干擾能力強，保證在惡劣電磁環境下正常工作。滿足目前多系統兼容和高精度測量的需求。
產品應用
適用于對體積和重量有要求的場合，比如無人機、微型RTK、亞米級手持機/平板等便攜式設備。接受用戶定制。
技術特點
Ø 八臂耦合四饋零相位中心技術，保證了右旋圓極化和相位中心穩定性；
Ø 天線單元無源增益高，方向圖波束寬，確保低仰角信號的接收效果；
Ø 精巧的低噪聲、高增益放大和出色的帶外抑制；
Ø 體積小，重量輕，便于攜帶安裝。
主要技術指標（典型）
|
項目 |
技術參數 |
|
工作頻段及支持的衛星信號 |
GPS L1 L2 L5 GLonASS G1 G2 G3 BDS B1 B2 B3 GALILEO E1 E5b |
|
極化方式 |
右旋圓極化 |
|
天線軸比 |
≤1.5dB |
|
水平面覆蓋角度 |
360° |
|
增益 |
3.5dBi |
|
低噪放增益 |
35±2dB |
|
噪聲系數 |
≤0.8 dB |
|
輸出駐波比 |
≤2.0:1 |
|
帶內平坦度 |
±2dB |
|
工作電壓 |
3.0V - 18.0V |
|
工作電流 |
≤45mA |
|
工作溫度 |
－40℃～＋80℃ |
|
儲存溫度 |
－45℃～＋85℃ |
|
濕度 |
95%不冷凝 |
|
防護等級 |
IP67 |
|
天線尺寸 |
Ф40.0mm*82.6mm |
|
輸出接口 |
SMA-J |
|
重量 |
≤35g |
?
